ข้อต่อ เกลียวนอกทองแดง อะแดปเตอร์ทองแดง

ข้อต่อ เกลียวนอกทองแดง (Copper Fitting Male Adapter) ขนาดและความหนา ตาม มาตรฐาน ASME/ANSI B16.22 ใช้ต่อกับ ท่อทองแดง ทนแรงดันสูง – ข้อต่อ เกลียวนอกทองแดง อะแดปเตอร์ทองแดง ทุกชิ้น สวมพอดีกับ ท่อทองแดง ไม่คับไป หรือ หลวมไป ทำให้ไม่สิ้นเปลือง ลวดเชื่อมเงิน

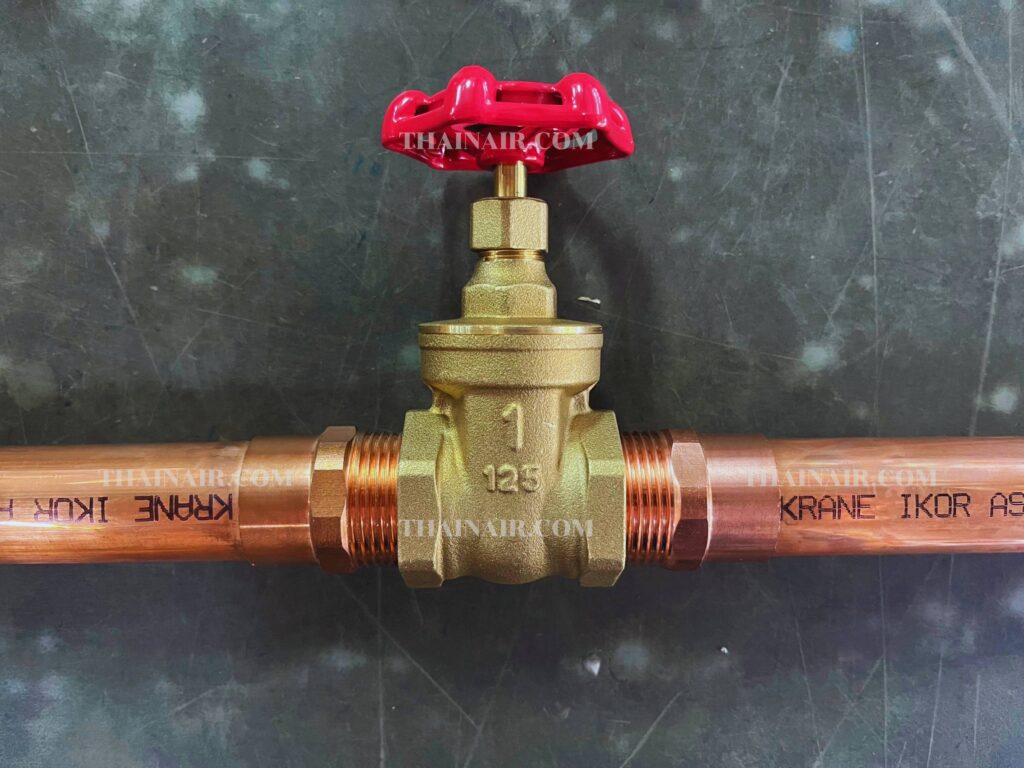

การเชื่อม ข้อต่อ เกลียวนอกทองแดง กับ ท่อทองแดง ใช้ ลวดเชื่อมเงิน Harris ไม่มีตามด ไร้รอยรั่วซึม และ ลวดเงินไหลปิดรอยต่ออย่างรวดเร็ว

ข้อต่อเกลียวนอกทองแดง อะแดปเตอร์ทองแดง หนา
รูป ข้อต่อ เกลียวนอกทองแดง อะแดปเตอร์ทองแดง ขนาด 7/8″x3/4″

คุณสมบัติ ข้อต่อ เกลียวนอกทองแดง

เกลียวนอกทองแดง อะแดปเตอร์ทองแดง มาตรฐาน ASME/ANSI B16.22 ผ่านการตรวจสอบคุณภาพ โดย NSF/ANSI 61 และ ข้อต่อทองแดง ทุกชิ้น ผลิตจาก ทองแดง ASTM B75 Alloy C12200 สามารถต่อ ท่อทองแดง Type Kท่อทองแดง Type L และ ท่อทองแดง Type M ได้ เพราะ มาตรฐาน ASME/ANSI B16.22 และ MSS SP-104 กำหนดความหนาขั้นต่ำ ของ เกลียวนอกทองแดง ไว้เรียบร้อยแล้ว โดยที่ ความหนา อะแดปเตอร์ทองแดง มีแค่ความหนาเดียว ต่อ 1 ขนาด ไม่มี Type K หรือ Type L เหมือน ท่อทองแดง

ถึงแม้ ท่อทองแดงม้วน ช่างสามารถใช้เครื่องมือ บานแฟร์ และใช้ แฟร์นัท และ ฮาฟยูเนี่ยนทองเหลือง โดยไม่ต้องพึ่ง เกลียวนอกทองแดง ก็ตาม แต่การใช้ อะแดปเตอร์ทองแดง แบบเชื่อม แทนการบานแฟร์ จะมีอายุใช้งาน ยาวนาน มากกว่า อีกทั้ง ท่อทองแดงม้วน บางประเภท อาทิ ท่อทองแดง ม้วน หนา 18 หรือ ท่อทองแดง ม้วน หนา 19 มีความหนาผนังท่อ ที่หนามาก ทำให้ ช่างต้องออกแรง บานแฟร์ อย่างยากลำบาก ถึงแม้ใช้เครื่องมือ ก็ตาม ช่องว่างระหว่าง ท่อทองแดง และ เกลียวนอกทองแดง อยู่ในหมวด บทความน่ารู้ สามารถคลิ๊ก เพื่ออ่านเพิ่มเติม

Spec ข้อต่อ เกลียวนอกทองแดง มาตรฐาน ASME/ANSI B16.22

Drawing ข้อต่อ เกลียวนอก ทองแดง หนา
Size O.D.¹ x MPTDim. A (inch)Approximate Net Weight (lb)
3/8″ x 1/4″15/32″0.027
3/8″ x 1/2″7/8″0.069
1/2″ x 3/8″7/8″0.041
1/2″ x 1/2″15/16″0.072
1/2″ x 3/4″1-11/32″0.143
5/8″ x 3/8″3/4″0.053
5/8″ x 1/2″19/32″0.064
5/8″ x 3/4″13/16″0.135
5/8″ x 1″19/32″0.240
3/4″ x 1/2″11/16″0.075
3/4″ x 3/4″1-1/8″0.129
7/8″ x 1/2″59/64″0.106
7/8″ x 3/4″13/16″0.118
7/8″ x 1″1-31/64″0.234
1-1/8″ x 3/4″1-3/32″0.206
1-1/8″ x 1″27/32″0.170
1-1/8″ x 1-1/4″1-21/32″0.399
1-3/8″ x 1″1-1/4″0.304
1-3/8″ x 1-1/4″15/16″0.317
1-3/8″ x 1-1/2″1-45/64″0.523
1-5/8″ x 1-1/2″7/8″0.443
1-5/8″ x 2″1-25/32″0.772
2-1/8″ x 2″31/32″0.675
2-5/8″ x 2-1/8″1-7/32″1.267
3-1/8″ x 3″1-25/32″1.520
O.D.¹ (Outside Diameter): เส้นผ่าศูนย์กลางรอบนอก ของ ท่อทองแดง ที่ต่อไปยัง ข้อต่อ เกลียวนอกทองแดง

ราคา อะแดปเตอร์ทองแดง (ก่อน ส่วนลด)

Size O.D.¹ x MPTPRICE
3/8″ x 1/4″85
3/8” x 1/2”100
1/2” x 3/8”85
1/2“ x 1/2”80
1/2“ x 3/4”130
5/8” x 3/8”90
5/8” x 1/2”50
5/8” x 3/4”120
5/8” x 1”220
3/4” x 1/2”120
3/4” x 3/4”130
7/8” x 1/2”125
7/8” x 3/4”120
7/8” x 1”220
1-1/8” x 3/4”220
1-1/8” x 1”170
1-1/8” x 1-1/4”300
1-3/8” x 1”260
1-3/8” x 1-1/4”280
1-3/8” x 1-1/2”320
1-5/8” x 1-1/2”300
1-5/8” x 2”540
2-1/8” x 2”440
2-5/8” x 2-1/2”1,500
3-1/8” x 3”1,850
4-1/8” x 4”3,600
O.D.¹ (Outside Diameter): เส้นผ่าศูนย์กลางรอบนอก
