ท่อทองแดง 10 มิลลิเมตร

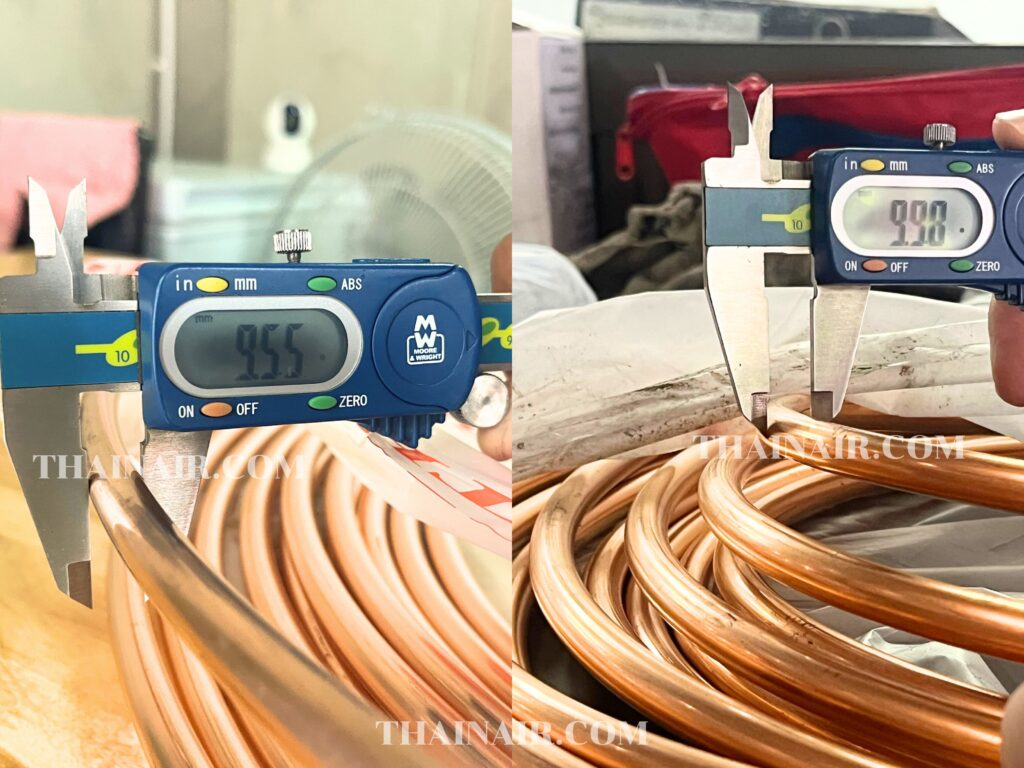

ท่อทองแดง 10 มิลลิเมตร (mm) วัดขอบนอกถึงขอบนอก Outside Diameter (OD) ถูกผลิตเพื่อให้แตกต่างจาก ท่อทองแดงม้วน OD 3/8″ (9.53 mm) อย่างชัดเจน จุดประสงค์หลักคือ เพื่อ ต่อเข้ากับ อุปกรณ์ / เครื่องมือ วิศวกรรม ที่มี รูท่อเป็นหน่วย ระบบเมตริก (มิลลิเมตร) แต่ ท่อทองแดง ในประเทศไทย ใช้ มาตรฐาน ASTM (American Society for Testing and Materials) เป็น imperial size ทำให้ขนาดใกล้เคียงที่สุด คือ 3/8″ (9.53 มิลลิเมตร) ซึ่งไม่สามารถใช้ทดแทนได้

คุณลักษณะ ท่อทองแดง 10 มม.

ท่อทองแดงม้วน 10 มม. ถูกผลิตจากโรงงาน ด้วย การอบแบบอ่อน (Annealed – O) ทำให้ ท่อทองแดง ม้วน มีลักษณะเป็นขดกลม เพื่อให้ง่ายต่อการจัดเก็บและขนส่ง ความยาวของ ท่อทองแดงม้วน อยู่ที่ 15 เมตร มีความหนา (wall thickness) อยู่ที่ 1 มม. ทำให้สามารถ ทนแรงดันได้ ถึง 80 bar จากสูตรคำณวนด้านล่าง

โดยที่ ตัวแปร มีความหมายดังต่อไปนี้

• P =  แรงดัน ท่อทองแดง สามารถทนได้ หน่วยเป็น psi ( 1 bar = 14.504 psi)
• S = CDA กำหนด ค่า S สำหรับ ท่อตรง ที่ 10,300 psi และ ท่อม้วน ที่ 6,000 psi โดยที่ อุณหภูมิ ของสสารในท่อ ไม่เกิน 100°C
• Dmax = เส้นผ่านศูนย์กลางรอบนอก โดยที่ หน่วยวัด ต้องเหมือน tmin (หากใช้ mm ก็ต้องใช้ mm ทั้งคู่)
• tmin = ความหนาของท่อ โดยที่ หน่วยวัด ต้องเหมือน Dmax (หากใช้ mm ก็ต้องใช้ mm ทั้งคู่)

การเดิน ท่อทองแดงม้วน 10 มม. กับ ข้อต่อทองเหลือง

ท่อทองแดงม้วน 10 มม. นิยม ใช้ร่วมกับ ข้อต่อ ตาไก่ทองเหลือง ทำให้ช่วยลดจุดเชื่อมต่อ ทำให้งานติดตั้งรวดเร็ว และลดความเสี่ยงต่อการรั่วซึม (ตามด) ที่เกิดจากจุดเชื่อม และ ยังสะดวก กรณีติดตั้งในพื้นที่ ห้ามใช้ความร้อน หรือ เปลวไฟ ทั้งนี้ ข้อต่อตาไก่ทองเหลือง มีหลายรูปแบบ อาทิ ข้องอ 90 องศา ตาไก่ทองเหลือง, สามทาง ตาไก่ทองเหลือง และ ตาไก่เกลียวนอก ทองเหลือง

ท่อทองแดงม้วน 10 มิล ใช้กับ ข้อต่อทองแดง แบบเชื่อม

การเดิน ท่อทองแดง 10 มิล เพื่อติดตั้งกับ ข้อต่อทองแดง แบบเชื่อม เป็นไปได้ยาก เพราะ ข้อต่อทองแดง แบบเชื่อม เป็นมาตรฐาน American Society of Mechanical Engineers (ASME B16.22 ) ซึ่งขนาดทั้งหมดเป็น imperial size ทำให้ขนาดใกล้เคียงสุด คือ 3/8″ (9.53 มม.) ซึ่งไม่สามารสวมใส่ได้

เปรียบเทียบ ราคา ท่อทองแดง 10 มม. VS ท่อทองแดง OD 3/8″ (9.53 mm)

ระหว่าง ท่อทองแดง 10 mm และ ท่อ OD 3/8″ (9.53 mm)  ที่ ความหนาเท่ากัน  ท่อทองแดงม้วน 10 มม. จะมีราคา ต่อ เมตร ที่แพงกว่า เพราะ ท่อทองแดง 10 มิลลิเมตร มีปริมาณที่ผลิต ต่อ 1 ครั้ง น้อยกว่า ท่อทองแดง 3/8″ (9.53 mm) ทำให้ค่าใช้จ่ายในการผลิต (Fabrication Cost) ท่อ 10 มม. สูงกว่า ท่อ 3 หุน
